水表自动锁螺丝机方案

发布时间：2020-09-26 17:40:25


图1 样品图片
★ 分析：
产品在图示孔1位置，为一个深孔打螺丝操作，标准吸嘴无法实现打螺丝，需要改成带套筒，且具有真空吸附性的吸嘴，来完成打螺丝。
产品在图示所在的孔2、3位置，距离圆形侧壁太近，且侧壁高度也较高，用标准吸嘴容易碰到圆形侧壁。因此，需要改成更细更小的吸嘴。
★ 推荐方案
组成：双Y轴工作平台+台湾奇力速电批+自主研发锁付机构+吹气式螺丝供料机构+手持式示教编程盒

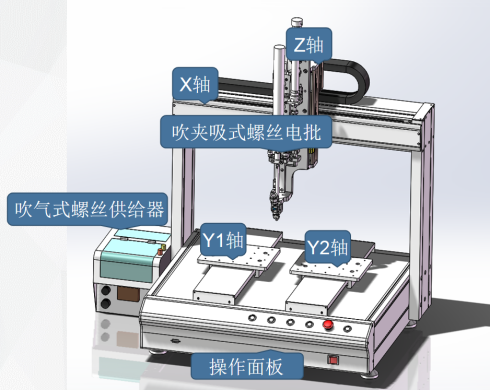

图2 样机图片
★工作方式
设备在打螺丝时，螺丝通过吹气式供料器送入吸嘴，吸嘴将其夹住，套筒在真空发生器的作用下，下面一端具有真空吸力，将螺丝吸住。两个气缸用于控制电批打螺丝不同阶段的移动距离。这时被吸住的螺丝可以在不被吸嘴夹住的情况下，伸出吸嘴，进入狭窄位置，到达孔位，实现打螺丝。
★ 实机展示

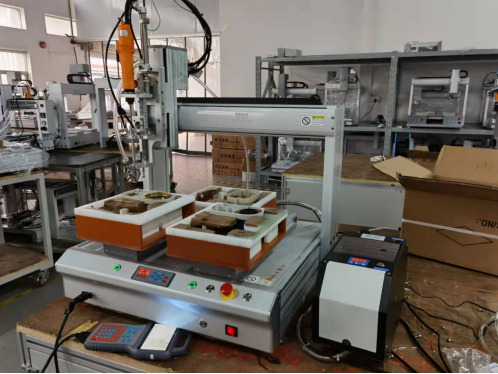

图1 实机图片
一人管理多台设备，工人利用机器在工作时间，预先准备好下一批待加工产品，并安装在工位上，机器在完成上一批产品后，马上进入下一批的加工，不用停机，就可继续加工，最大限度的利用工时。获得更宽裕的时间，意味着工人有更多精力去管理更多的机器设备，最大化的提高工作效率。
在实际生产中的产能效益，因为不用考虑上下料浪费的时间。所以完成一次加工的时间为6s，一小时加工的产品数600件。
